MJPT…SF（同径）预绝缘对接管系列/深圳市西卡姆电力器材有限公司

MJPT…SF（同径）预绝缘对接管

用于10KV以下同径相线和悬吊中型线（MJPT…N）的对接。
导线适用范围：10-185mm²
· 绝缘铝套管用于相线对接，铝合金套管用于悬吊中性线对接，内部均涂有接触油脂。
· 适用于：铝/铝、铝/铜、铜/铜对接。
· 抗压、防水（水中耐压6KV/分钟）。
· 接头端部颜色可快速识别截面积。
· 套管上清楚标明：压接次数和次序、导线剥皮长度、导线截面积和使用的压模。

mm²	色标
10	绿色
16	蓝色
25	橙色
35	红色
50	黄色
54.6	黑色
70	白色
80	乳白色
95	灰色
120	粉红色
150	紫色
185	银白色

l 异径对接管 l 同径对接管

● 表示机械拉力同径电缆拉断力全值， ◎ 表示可承受机械拉力减小

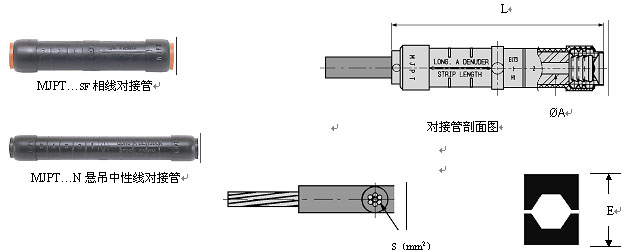

型号		导线截面积S（mm²）	导线直径 (mm)	对接管（L）（㎜）	模具E （㎜）
型号		S1 S2	A1 A2	对接管（L）（㎜）	模具E （㎜）
MJPT 25-16	●	25 16	6.5 　5.3	108	17.3
MJPT 35-16	●	35 16	8 5.3	108	17.3
MJPT 35-25	●	35 25	8 6.5	108	17.3
MJPT 50-10	●	50 10	9 4.3	108	17.3
MJPT 50-16	●	50 16	9 5.3	108	17.3
MJPT 50-25	●	50 25	9 6.5	108	17.3
MJPT 50-35	●	50 35	9 8	108	17.3
MJPT 70-25	●	70 25	10.7 6.5	108	17.3
MJPT 70-35	●	70 35	10.7　 8	108	17.3
MJPT 70-50	●	70 50	10.7　 9	108	17.3
MJPT 95-35	●	95 35	12.5　 8	108	17.3
MJPT 95-50	●	95 50	12.5　 9	108	17.3
MJPT 95-70	●	95 70	12.5　 10.7	108	17.3
MJPT 120-50	●	120 50	13.7　 9	108	21.5
MJPT 150-70	●	150 70	15.5　 10.7	108	21.5
MJPT 150-95	●	150 95	15.5 12.5	108	21.5

型号		导线截面积S（mm²）	导线直径 (mm)	对接管（L）（㎜）	模具E （㎜）
型号		S1 S2	A1 A2	对接管（L）（㎜）	模具E （㎜）
MJPT 10	●	10 10	4.3　 4.3	108	17.3
MJPT 16	●	16 16	5.3 　5.3	108	17.3
MJPT 25	●	25 25	6.5　 6.5	108	17.3
MJPT 35	●	35 35	8 8	108	17.3
MJPT 50	●	50 50	9 　 9	108	17.3
MJPT 70	●	70 70	10.7 10.7	108	17.3
MJPT 95	◎	95 95	12.5　 12.5	108	17.3
MJPT 120	●	120 120	13.7　 13.7	108	21.5
MJPT 150	◎	150 150	15.5　 15.5	108	21.5
MJPT 185	●	185 185	17.5 17.5	121	26.0
