用于1KV地下直埋绝缘电缆连接，是电网下地工程的最佳选择。

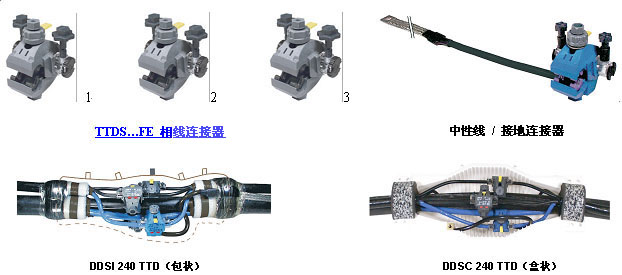

全套装置包括：
1．三只或一只（灰色/白色）相线线夹和一个蓝色中性线 / 接地线夹。
2．全套包状支接盒（DSI）或全套盒状支接盒（DSC），具抗压、抗拉力、抗外力损伤和防水功等。
3．分隔开的两种不同成分的混合液体（灌注前方混合）。该液体符合环保要求，不会对操作者的安全和健康造成影响。
中性线不接地时保护级别IP2X，耐击穿大于或等于4KV（空气中）。
安装简介：剥开电缆护套→安装线夹→安装支接盒→灌注树脂→掩土
1．三相全套直埋绝缘电缆支接装置（单分支/双分支）
用于三相绝缘电缆（扇形或圆形）到圆形绝缘导线的支接。
三只灰色相线线夹（单分支/双分支）+ 一只蓝色中性线接地线夹（单分支/双分支）。
|
型号
|
支接盒
类型
|
支接盒长度
L（㎜）
|
袋装树
脂数量
|
截面积（mm2）
|
|
最大
|
最小
|
|
主线
|
支线
|
主线
|
支线
|
| DDSIC 240-35 TTDA |
包状
|
400
|
6
|
240
|
单或双
4×35铝
|
50
|
单或双2×10铜
|
| DDSC 240-35 TTD |
盒状
|
400
|
2×3.5L
|
单或双4×4铜
|
| DSIC 240-35 TTDA |
包状
|
250
|
4
|
240
|
单
4×35铝
|
50
|
单2×10铜
|
| DSCC 240-35 TTD |
盒状
|
250
|
1×5.5L
|
单4×4铜
|
2．三相全套直埋干线绝缘电缆连接装置
用于干绝缘电缆（扇形或圆形）到干绝缘电缆（扇形或圆形）的连接。
三只灰色（或白色）相线绝缘穿刺线夹+ 一只蓝色中性线接地线夹。
|
型号
|
支接盒类型
|
外层包裹
长度L（㎜）
|
袋装树
脂数量
|
截面积（mm2）
|
|
最大
|
最小
|
|
主线
|
支线
|
主线
|
支线
|
| JDSICR 240 TTD |
包状
|
500
|
11
|
240
|
240
|
95
|
95
|
| JDSICR 95 TTD |
400
|
6
|
95
|
95
|
50
|
50
|
| JDSCR 240 TTD |
盒状
|
500
|
3×3.5L
|
240
|
240
|
95
|
95
|
| JDSCR 95 TTD |
400
|
2×3.5L
|
95
|
95
|
50
|
50
|
3．单相全套直埋绝缘电缆支接装置（单支分/双分支）
用于单相电缆的支接。
一只灰色相线连接器（单分支/双分支）+ 一只蓝色中性线接地连接器（单分支/双分支）。
|
型号
|
支接盒类型
|
外层包
裹长度
L（㎜）
|
袋装树
脂数量
|
截面积（mm2）
|
|
最大
|
最小
|
|
主线
|
支线
|
主线
|
支线
|
| DDSIC-MONO 240-35 |
包状
|
250
|
4
|
240
|
单或双×35
|
50
|
6
|
| DSIC-MONO 240-35 |
包状
|
250
|
4
|
单×35
|
6
|
| DSCC-MONO 240-35 |
盒状
|
250
|
1×5.5L
|
单
（2×35铝）
|
单
（2×4铜）
|
|
