TTDS...FE型地下电网绝缘穿刺线夹
用于1KV地下绝缘电缆(扇形或圆形)与绝缘圆形导线的分支连接，是电网下地工程中，地下电缆连接的最佳选择。可单支接或双支接。
主线：绝缘铜或铝
支线：绝缘铜或铝
带电或不带电作业
在地下电缆支接盒内连接绝缘电缆与导线绝缘穿刺线夹，该线夹性能：
— 可单支接或双支接。双支线类型（也可用于单支线）可支接相同或不同截面的绝缘导线。
— 导线无需剥皮即可直接穿刺连接。
— 紧固力矩螺母使安装更简便、安全、快捷，其恒定穿刺压力可确保电缆连接达到最佳电气效果
— 支线透明端盖带支线紧固力矩螺栓。
保护级别：IP2X，空气中耐击穿大于或等于4KV。
电缆直埋地下时，与地网支接包/盒配合使用。
成套（K…TDS…E）线夹TTDS…FE有以下两种选择（不含支接盒及附件）：
1．一只灰色相线线夹＋一只蓝色中性线线夹（单相二线）
2．三只灰色相线线夹＋一只蓝色中性线线夹（三相四线）
|

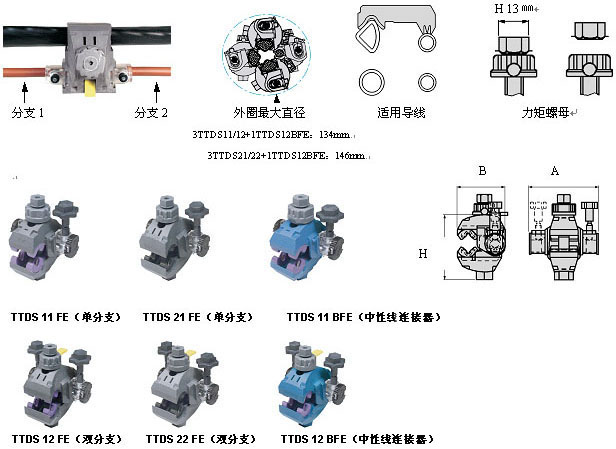

型号
|
主线截
面积（mm2）
|
支线截面积（mm2）
最小 最大
|
A（㎜）
|
B
（㎜）
|
H
（㎜）
|
最大外径
|
TTDS 11 FE
TTDS 11 BFE（蓝） |
扇 / 圆
50-150
|
圆 |
铝1×16M 1×35M* |
68
|
49
|
64
|
|
| 铜1×4 1×25 |
TTDS 12 FE
TTDS 12 BFE （蓝） |
扇 / 圆50-150
|
圆 |
铝1 / 2×16M 2×35M* |
81
|
57
|
68
|
|
| 铜1 / 2×4 2×25 |
| TTDS 21 FE |
扇 / 圆50-240
|
圆 |
铝1×16M 1×35M* |
81
|
57
|
68
|
|
| 铜1×4 1×25 |
| TTDS 22 FE |
扇 / 圆50-240
|
圆 |
铝1 / 2×16M 2×35M* |
81
|
57
|
68
|
|
| 铜1 / 2×4 2×25 |
| K2TDS 150E（单相） K4TDS 150E（三相） |
扇 / 圆50-150
|
圆 |
铝1×16M 1×35M* |
1TTDS 11 FE + 1TTDS 11 BFE
3TTDS 11 FE + 1TTDS 11 BFE
|
|
| 铜1×4 1×25 |
| K2TDS 152E（单相）K4TDS 152E（三相） |
扇 / 圆50-150
|
圆 |
铝1 / 2×16M 2×35M* |
1TTDS 12 FE + 1TTDS 12 BFE
3TTDS 12 FE + 1TTDS 12 BFE
|
134 |
| 铜1 / 2×4 2×25 |
| K2TDS 240E（单相）K4TDS 240E（三相） |
扇 / 圆50-240
|
圆 |
铝1×16M 1×35M* |
1TTDS 21 FE + 1TTDS 11 BFE
3TTDS 21 FE + 1TTDS 11 BFE
|
146 |
| 铜1×4 1×25 |
| K2TDS 242E（单相）K4TDS 242E（三相） |
扇 / 圆50-240
|
圆 |
铝1 / 2×16M 2×35M* |
1TTDS 22 FE + 1TTDS 12 BFE
3TTDS 22 FE + 1TTDS 12 BFE
|
146 |
| 铜1 / 2×4 2×25 |
— 只有在电压下降的情况下才能使用截面积为50mm2的铝线。
— “扇”表示扇形电缆，“圆”表示圆形电缆。 |
